介绍

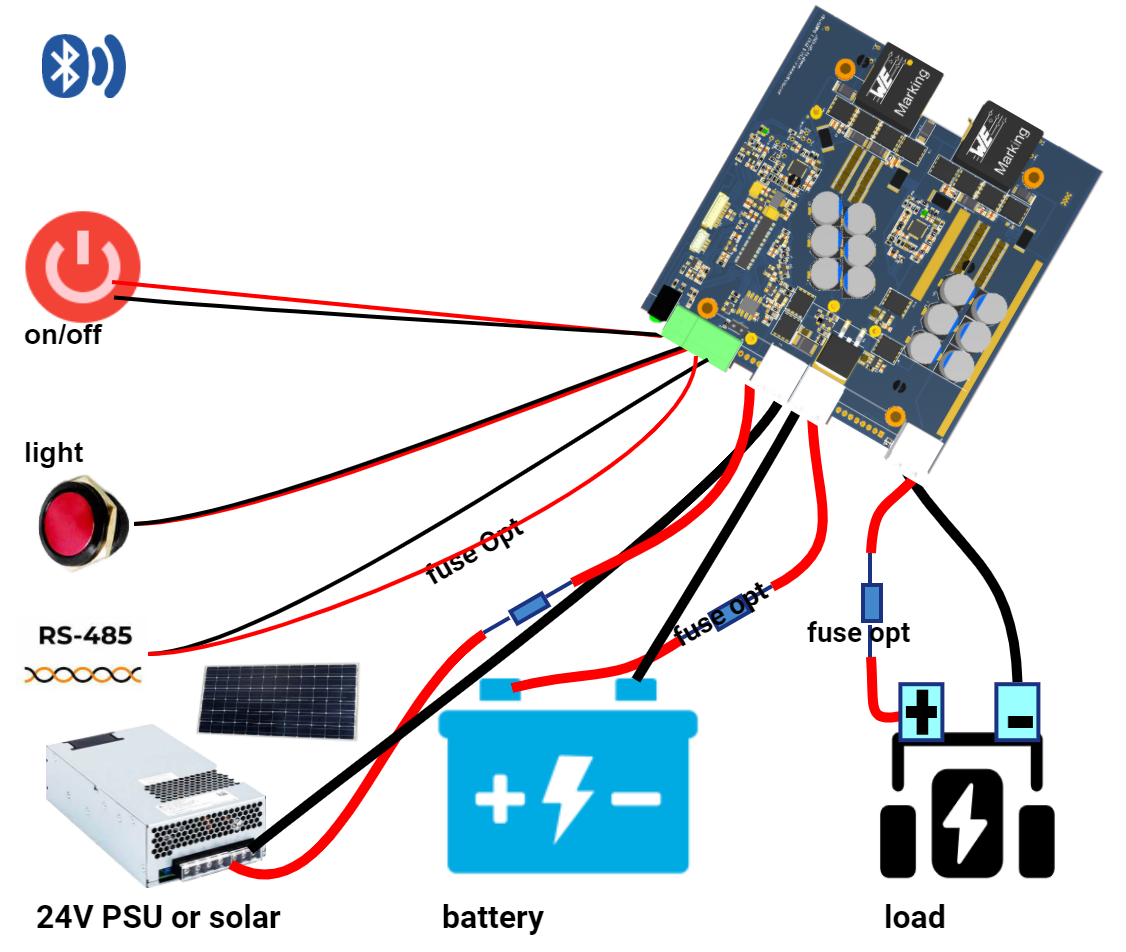

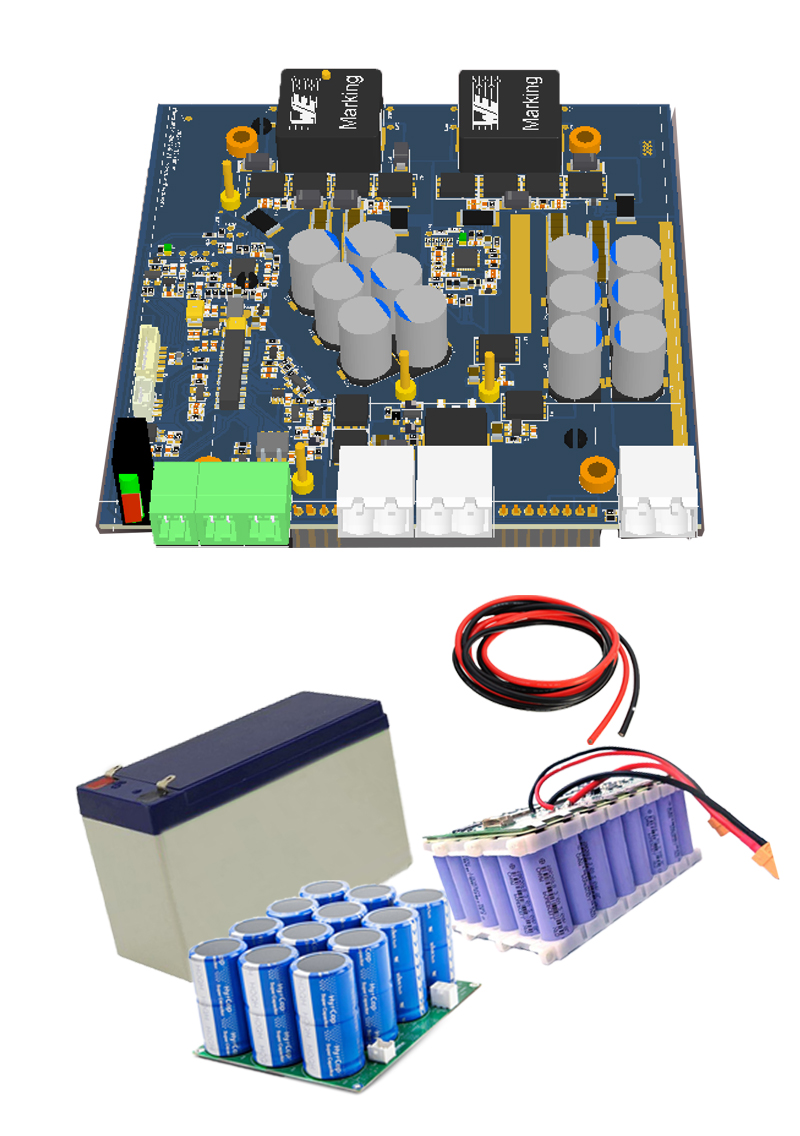

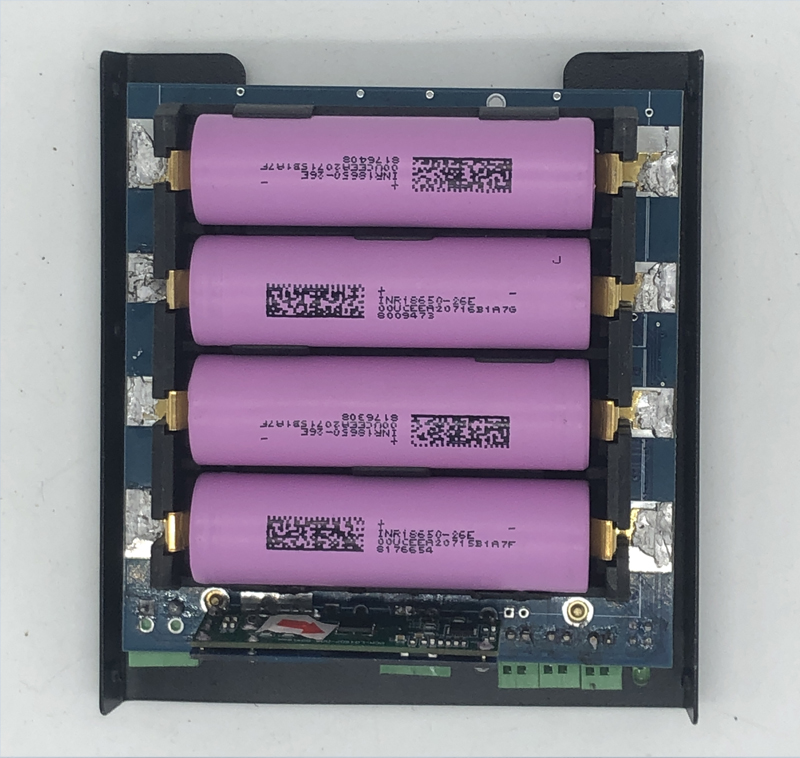

iDCU6x系列DC UPS模块是一款智能直流不间断电源系统，设计为支持用户可调节功率输出，支持宽输入电压的电池或超级电容器备份系统，输入稳压系统非常适合高阻抗输入源作为电源输入-solar面板. DC UPS包含一个具有高精度电压和电流调节的同步升降压转换器，并自动从适配器或电池中选择系统电源路径。iDCU6x系列提供内置储能 或外置储能两种配置模式，外置储能配置模式可实时采集电池输入电压/电流, 输出电压/电流，电池电压/电流. 内置储能配置增加智能电池组BMS功能，包括PACK电压电流,温度,Soc/Soh参数及单节电池均衡电压等。
iDCU6x DC UPS 设计为5.0mm间距的可插拔接口，适合工业自动化/智能设备供电, 模块尺寸支持机械硬盘安装, 特别适合对电机启动冲击电流有要求的人工智能场景。
- BLE MCU设计（电池管理+无线通信)
- RS485/MODBUS 通信
- 锂电池/磷酸铁锂电池充放电
- 铅酸电池/超级电容充放电
- 充电管理诊断
- 电路参数监测
- 定时器安全充电控制
- 满电停止/自动重充
- 电池/温度异常报警
Detail
电池充电管理
- 升降压最大10A充电，效率可达98%
- Remote/off的信号
- 多层PCB+固态电容
- 超级电容器充电管理
- 锂电池/磷酸铁锂/铅酸电池充电可选
- Mobus 调整电池化学能/节数
- 数字电表，测量输入电压电流，电池放电电压电流，电池内阻，
- DIE温度，电池温度，温度补偿充电
- 内置智能BMS 系统（可选）
- 单节电池电压参数上报
- 电池自动均衡管理
- 电池短路/断路监测
- 太阳能MPPT充电算法
电源保护
- 输入反接保护
- 输入浪涌电压保护
- 电池反接保护
- 输出过流保护
- 输出浪涌电压保护
- 内置散热风扇（可选）
外部接口
- 异常状态输出（1）
- 光电耦合输入（1）
- RS485（1）标配
- 5.0间距大电流输入
- 5.0间距大电流输出
无线通信
- BLE(标配）
- WIFI/NB-IOT（可选）
- 远程监测/阿里云/亚马逊（可选）
远程开关
- 默认电池欠压关闭输出(欠压值可以设置)
- 远程开关控制UPS的输出
Tech Data
机械参数

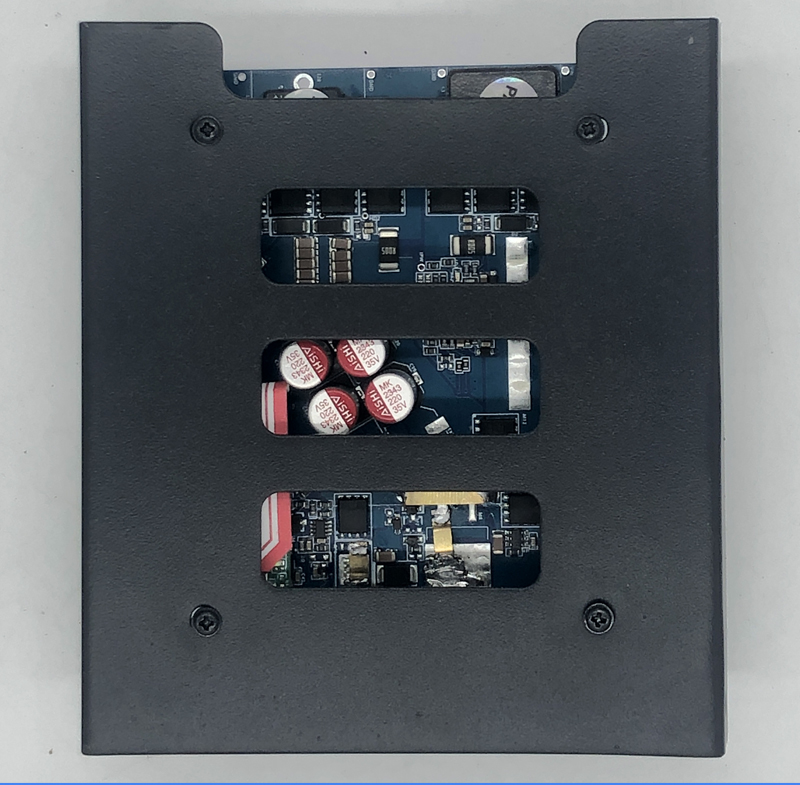

- case: Aluminum optional
- size: 94*98*12(mm)
- weights: 0.16(kg)
特定参数
- 工作温度 -20-60°C
- 存储温度 -40 80 °C
电气参数
- 输入电压 9-36 V
- 输入电流 最大12 A
- 充电电流 0-10A
- 电池单元: 0-8节
- Vout 12V/24
- 待机电流 0.01 W
- 效率：96-99 %
文档
idcu6x_Modbus_Manual.pdf
idcu6x_Li_supcap_Dcups_Manual.pdf
